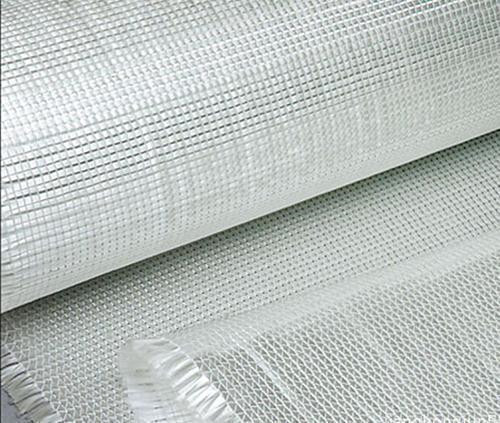

玻璃纤维是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好，机械强度高，缺点是性脆，耐磨性较差。主要成分为SiO2、Al2O3、CaO、B2O3、MgO、Na2O等。玻璃纤维通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。根据化学成分中碱金属氧化物含量的不同可分为无碱玻璃纤维、中碱玻璃纤维、高碱玻璃纤维。
熔点：玻璃是是种非晶体，无固定的熔点, 一般认为它的软化点为500~750℃
沸点：约1000 ℃
密度：2.4~2.76g/cm3
玻璃纤维作为强化塑料的补强材料应用时，最大的特征是抗拉强度大。抗拉强度在标准状态下是6.3～6.9 g/d，湿润状态5.4～5.8 g/d。耐热性好，温度达300℃时对强度没影响。有优良的电绝缘性，是高级的电绝缘材料，也用于绝热材料和防火屏蔽材料。一般只被浓碱、氢氟酸和浓磷酸腐蚀。
主要成分
其主要成分为二氧化硅、氧化铝、氧化钙、氧化硼、氧化镁、氧化钠等，根据玻璃中碱含量的多少，可分为无碱玻璃纤维（氧化钠0%～2%，属铝硼硅酸盐玻璃）、中碱玻璃纤维（氧化钠8%～12%，属含硼或不含硼的钠钙硅酸盐玻璃）和高碱玻璃纤维（氧化钠13%以上，属钠钙硅酸盐玻璃）。
主要特点
原料及其应用：玻璃纤维比有机纤维耐温高，不燃，抗腐，隔热、隔音性好，抗拉强度高，电绝缘性好。但性脆，耐磨性较差。用来制造增强塑料或增强橡胶，作为补强材玻璃纤维具有以下之特点，这些特点使玻璃纤维之使用远较其他种类纤维来得广泛，发展速度亦遥遥领先其特性列举如下：
(1)拉伸强度高，伸长小（3%）。
(2)弹性系数高，刚性佳。
(3)弹性限度内伸长量大且拉伸强度高，故吸收冲击能量大。
(4)为无机纤维，具不燃性，耐化学性佳。
(5)吸水性小。
(6)尺度安定性，耐热性均佳。
(7)加工性佳，可作成股、束、毡、织布等不同形态之产品。
(8)透明可透过光线。
(9)与树脂接着性良好。
(10)价格便宜。
(11)不易燃烧，高温下可熔成玻璃状小珠。
测试标准
玻璃纤维的拉伸强度高，伸长小（3%），测试方法标准有：GB/T14338-1993合成短纤维卷曲性试验方法，GB/T 15232-1994 纺织玻璃纤维毡拉伸断裂强力的测定，GB/7689.5玻璃纤维拉伸断裂强力和断裂伸长的测定，GB T15232-1994纺织玻璃纤维毡拉伸断裂强力的测定，GB/T 7689.5-2001|增强材料机织物试验方法：玻璃纤维拉伸断裂强力和断裂伸长的测定等等。单纤维强伸性能试验要采用能测试玻璃纤维的高强高模纤维强力仪。
