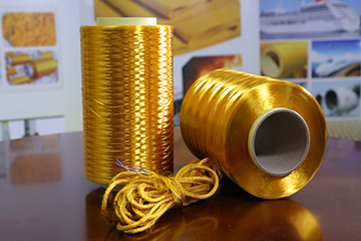

聚酰亚胺纤维简介
聚酰亚胺纤维在大气条件下属于不燃纤维，其氧含量（LOl）高于38%。该材料具有优异的耐高低温性能，可在300℃以下环境长期使用，热分解温度超过567℃，在-169℃的液氮环境中不会发生脆性断裂。
聚酰亚胺纤维遇火时不会熔融滴落，而是直接碳化。其烟雾密度仅为空客标准要求的1/200。聚酰亚胺纤维制品还具备其他卓越特性，如耐候性、隔热性、耐化学性、抗辐射性及抗紫外线性。
No | Item | Unit | Value | |
1 | Fineness | dtex | 0.8-6 | |
2 | Density | g/cm | 1.41 | |
3 | Breaking strength | cN/dtex | Nature clolor | >4.5 |
Dope dyeing | >3.5 | |||
4 | Modulus | cN/dtex | 36~43 | |
5 | Breaking elongation | % | 10~30 | |
6 | Suggested long-term working temp | ℃ | 260 | |
7 | Initialde composition temperature (T5%(N2)) | ℃ | 569 | |
8 | Limiting oxygen index(LOI) | % | 38 | |
9 | Acid resistance | / | good | |
10 | Radiation resistance | / | good | |
聚酰亚胺纤维制品

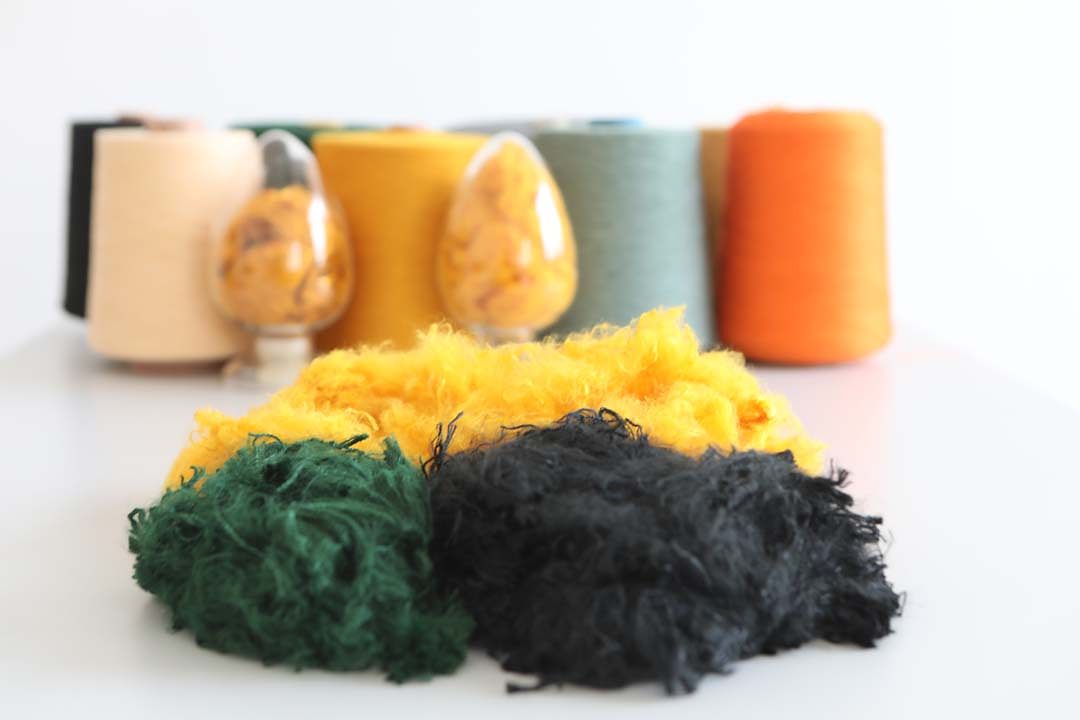

短切纤维
| 产品型号 | 规格 | 颜色 |
| BN0938 | 0.9dtex*38mm | Golden yellow |
| BN0951 | 0.9dtex*51mm | Golden yellow |
| BN1638 | 1.67dtex*38mm | Golden yellow,black |
| BN1651 | 1.67dtex*51mm | Golden yellow, orange, black, dark |
| BN2238 | 2.2dtex*38mm | Golden yellow |
| BN2251 | 2.2dtex*51mm | Golden yellow |
| BN2265 | 2.2dtex*65mm | Golden yellow |
| BN2276 | 2.2dtex*76mm | Golden yellow |
| BN3351 | 3.3dtex*51mm | Golden yellow |
| BN3365 | 3.3dtex*65mm | Golden yellow |
| BN3376 | 3.3dtex*76mm | Golden yellow |
| BN6051 | 6.0dtex*51mm | Golden yellow |
| BN6062 | 6.0dtex*62mm | Golden yellow |
| BN6065 | 6.0dtex*65mm | Golden yellow |
| BN6076 | 6.0dtex*76mm | Golden yellow |
| BN1651 | 1.67dtex*51mm | Faint yellow |
| BN2251 | 2.2dtex*51mm | Faint yellow |

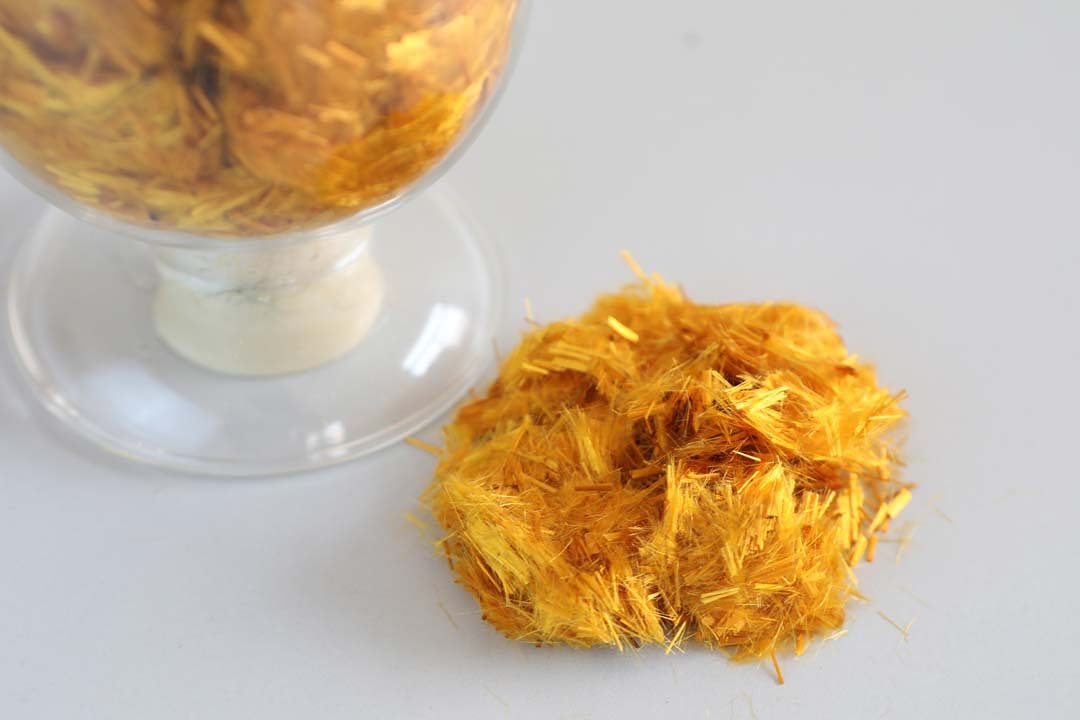

短切纤维
| Product | Product ID | Specification | Colour |
| Chopped Fiber | BN0903 | 0.9dtex*3mm | Golden yellow |
| BN0912 | 0.9dtex*12mm | Golden yellow | |
| BN1606 | 1.67dtex*6mm | Golden yellow | |
| BN1612 | 1.67dtex*12mm | Golden yellow | |
| BN2202 | 2.2dtex*2mm | Golden yellow | |
| BN2203 | 2.2dtex*3mm | Golden yellow | |
| BN2206 | 2.2dtex*6mm | Golden yellow | |
| BN2250 | 2.2dtex*0.5mm | Golden yellow |
聚酰亚胺性能优势
阻燃性能
极限氧指数
极限氧指数（LOI）指在氧气与氮气的混合物中维持完全燃烧所需的最小氧体积分数。作为新一代高性能纤维，聚酰亚胺纤维的阻燃性能优于传统特种纤维，其极限氧指数可达38%。
| Common flame retardant fiber | Polyimide | PMIA | PPS |
| LOI (%) | >38 | 28~30 | 34 |
低损伤长度不燃烧试验
在符合中国防火标准XF10-2014的垂直燃烧测试中，聚酰亚胺织物的损伤长度仅为芳纶IIlA织物（主流阻燃面料）的1/5。该测试结果远超防护面料的标准要求。
| Damaged length（mm） | Polyimide | Aramid IIIA fabric | 50%Polyimide 50%FR viscose | 50% amaid 50%FR viscose | Standard | |
| Flame retardant properties (25times Wash) | Warp | 10 | 46 | 12 | 60 | ≤100 |
| Weft | 8 | 48 | 13 | 57 | ||
烟雾毒性
聚酰亚胺纤维遇火时不会熔融滴落，而是直接碳化。
采用聚酰亚胺纤维制成的阻燃面料通过了BSS7238、7239标准的燃烧测试，碳化后产生极低烟雾且无毒。
其烟雾密度仅为空客ABD0031标准要求的1/200。依据《建筑材料分解烟密度试验方法》（GBT8627-2007），纯聚酰亚胺毡的烟密度等级(SDR)仅为0.12，远低于当前建筑保温材料的烟密度等级。
聚酰亚胺纤维是适用于密闭空间纺织品、隔热材料、家纺制品及防护产品的卓越材料。
| Polyimidefabrictoxiccomparison | |||||||
| Item | Smokedensity (Dm) | Toxicgascontent (unit:ppm) | |||||
| CO | HCN | HF | HCL | SO2 | NOX | ||
| Polyimide | 1 | 32 | 0.7 | ＜0.5 | ＜1 | ＜0.5 | ＜2 |
| Airbusstandard | 200 | 3500 | 150 | 100 | 150 | 100 | 100 |
耐高温性
 | 聚酰亚胺纤维的长期使用温度可达260~300℃。其初始分解温度为567℃。作为滤袋原料，其优异的尺寸稳定性和高温强度保持性可提供更高的过滤效率和使用寿命。 |
耐候性与耐化学性
聚酰亚胺纤维具有优异的抗辐射、耐酸碱及耐热氧化性能。在太空、海洋、冰原和沙漠等极端环境中，它仍能保持卓越的机械性能和化学稳定性。
耐酸性

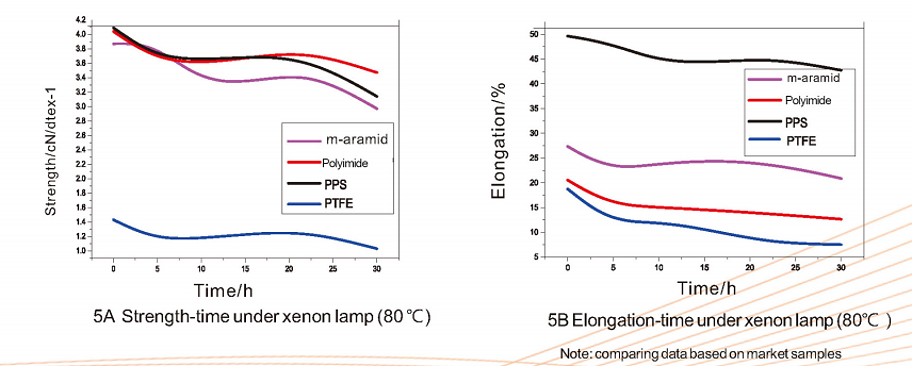

抗辐射性
盐雾测试
采用符合GJB150A-2009标准的100%聚酰亚胺纱线进行中性盐雾试验。
| Item | Unit | Initial State | After testing |
| Breaking strength | CN | 21*10² | 19*10² |
| Breaking elongation | % | 16 | 15 |
抗菌特性
抗菌功能
聚酰亚胺纤维具有天然抗菌功能。其抗菌效果优于竹纤维。
| Test Item | Strain | Standard | Result |
| Rate of Antibacteria | Staphylococcus Aureus | ≥70 | 98% |
| Colibacillus | ≥70 | 99% | |
| Candida albicans | ≥60 | 99% |
真菌检测
根据GJB150.10A-2009实验室环境试验方法的真菌试验显示，聚酰亚胺织物未出现真菌生长。
| Item | Test conditions | Amount of growth | Rating |
| Polyimide yam | 28days, humidity>90%RH temperature 30℃ | None | 0 |
远红外特性
远红外保健纺织品可促进血液循环与新陈代谢，增强人体免疫力。
聚酰亚胺面料符合远红外保健产品国家标准，具备4~16μm波段远红外线辐射能力，常规发射率达88%。
| Number | Test Item | Standard | Result |
| 1 | Normal emission | ≥0.80 | 0.88 |
| 2 | Wavelength | 4~16 | 4~16 |
隔热性能
作为高效的隔热材料，聚酰亚胺纤维具有极低的导热系数，其隔热性能优于棉、羊毛、丝绸等传统材料。
210克/平方米聚酰亚胺纤维保温材料的CLO值为4.13，热阻值达0.64米·克/瓦·开，高于同等重量的3M Thinsulate™材料。该材料已应用于防寒服装及羽绒被领域。
| Category | Weight(g/m) | Thickness(mm) | CLO | Thermal resistance (m*.k/w) |
| Polyimide | 210 | 15.5 | 4.13 | 0.64 |
| Thinsulate™G200 | 200 | 20 | 3.3 | 0.51 |
| Thinsulate™ KL200 | 200 | 27 | 4 | 0.62 |
| Thinsulate™KL250 | 250 | 33 | 4.6 | 0.71 |
| Thinsulate™HZ250 | 250 | 33 | 4.3 | 0.67 |
| Thinsulate™ KZ200 | 200 | 25 | 3.7 | / |
| Thinsulate™Z250 | 250 | 27 | 4.0 | 0.62 |
电气绝缘性能
聚酰亚胺的介电常数为3.4，且具有良好的抗电晕性能（参数源自聚酰亚胺材料的公开报道数据）。
色牢度
聚酰亚胺溶液染色织物已通过色牢度测试，其测试结果优于芳纶织物。
| Item | Results | Testing Method |
| Color fastness to light | Grade 7 | ISO105-B02 |
| Color fastness to dry rubbing | Grade 4~5 | ISO105-X12 |
| Color fastness to wet rubbing | Grade 4~5 | ISO105-X12 |
| Color fastness to water | Grade 4~5 | ISO105-E01 |
| Color fastness to Acid perspiration | Grade 4~5 | ISO105-E04 |
| Color fastness to alkali perspiration | Grade 4~5 | ISO105-E04 |
| Color fastness to dry cleaning | Grade 4~5 | ISO105-D01 |
| Color fastness to washing | Grade 4~5 | ISO105-C10 |
健康的环境保护
聚酰亚胺纤维从制造到最终使用均符合环保要求，并已通过Oeko-Tex® Standard 100认证，满足欧盟纺织品进口标准。
聚酰亚胺纤维的应用
高性能阻燃防护服 消防服 特种作战头盔 飞行服，舰船损害控制服 |   |
  | 高性能隔热材料
|
高性能环保过滤材料 高温防尘过滤材料 高端汽车喷漆房过滤材料 |   |
  | 复合材料 高性能绝缘纸 |
